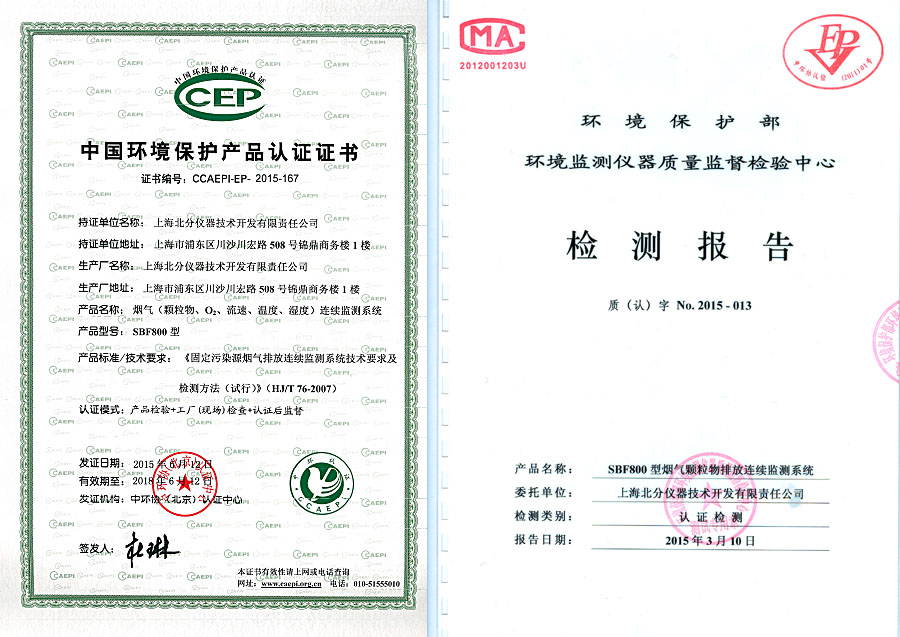

SBF800 低濃度煙塵在線監測系統是國內首款針對高濕、低濃度煙塵監測并且已通過環保認證的抽取加熱式煙塵儀，由上海北分儀器技術開發有限責任公司配套德國 DURAG 粉塵儀，專門用于測量高濕環境中低濃度顆粒物的設備，采用稀釋加熱抽取煙氣的方式，迅速將濕煙氣加熱成干煙氣配以激光散射粉塵儀進行粉塵濃度監測，測量精度高，維護量小。

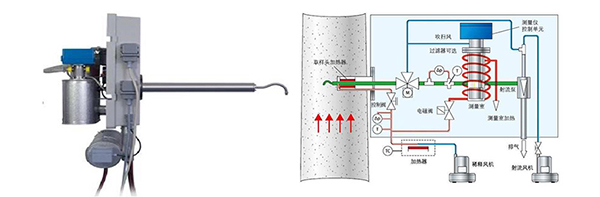

本儀表主要有樣氣采樣器、樣氣稀釋裝置、檢測單元、測量控制單元、反吹裝置共五部分組成。這些裝置分別負責樣氣的采集、按控制單元的設置比例稀釋樣氣濃度、測量稀釋過的樣氣中煙塵濃度、控制各個裝置的工作、執行反吹工作。五大部分集成在兩個載體上，具體的煙塵測量系統構成如下圖所示。
檢測器為德國 DURAG 公司的 DR-800 粉塵儀， DR-800 粉塵儀是依據前散射的工作原理，通過檢測顆粒物散射光光強間接檢測煙氣粉塵濃度的儀器。DR-800 粉塵儀安裝在測量腔室上面，經過稀釋后的樣氣會流經測量腔室，DR-800 粉塵儀就可以將樣氣中的粉塵濃度測出，并將測出的信號反饋到測量控制單元，測量控制單元再進一步計算出原煙氣的粉塵濃度。DR-800 低濃度煙塵測量單元。
